Carriles-guía ML y V con cuña de precarga y jaulas planas angulares

Descripción del producto

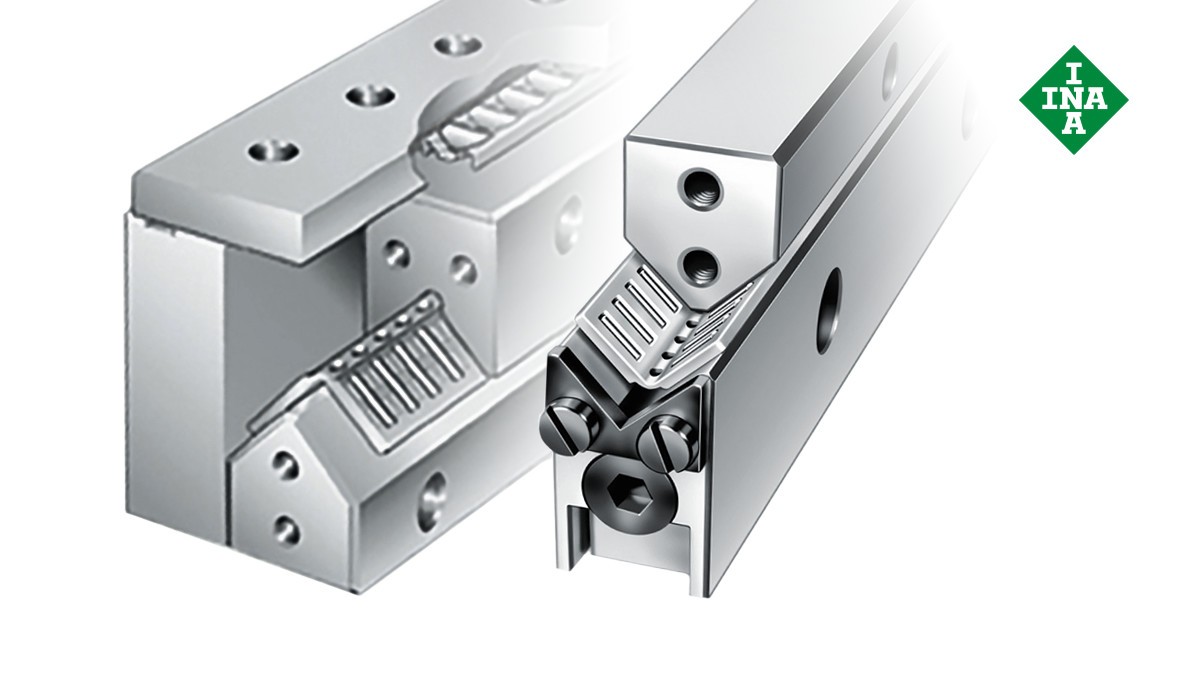

Sistemas de guiado lineal de Schaeffler: Carriles-guía ML y V con cuña de precarga y jaulas planas angulares

El diseño básico consta de una pareja de carriles-guía ML y V con cuña de precarga y jaulas planas angulares de agujas. Estas guías se precargan mediante la cuña; ésta aplica la precarga uniformemente a lo largo de todo el carril-guía. La pendiente de la cuña es 1,5%. Al desplazar la cuña 1 mm, la altura aumenta 15 µm. Los carriles-guía se suministran en las calidades Q6 y Q10.

Dos jaulas planas angulares, de dos hileras de agujas, de metal o de plástico, se utilizan como rodadura.
