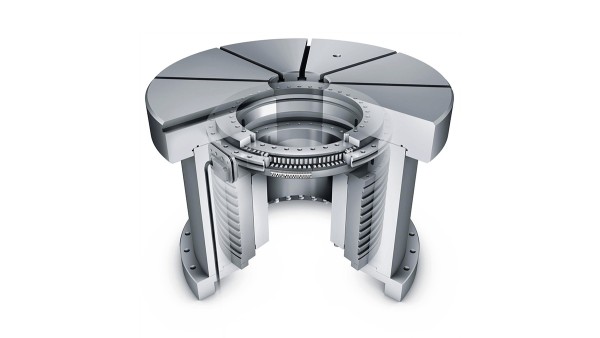

Rodamientos y casquillos de fricción Schaeffler: Rodamientos para mesas giratorias

Los rodamientos axial-radial son unidades axiales atornillables, de doble efecto, con una rodadura radial. Estas unidades están listas para el montaje, están lubricadas, son muy rígidas, soportan cargas muy elevadas y funcionan con gran precisión. Además de fuerzas radiales, absorben sin juego cargas axiales en ambos sentidos, así como momentos de vuelco. Los rodamientos axiales de bolas de contacto angular ZKLDF son unidades con reducida fricción, listas para el montaje y lubricadas, con una alta precisión, para velocidades de giro muy elevadas, altas cargas axiales y radiales, así como elevados requisitos de rigidez frente a los momentos de vuelco. Los rodamientos axial-radial con sistema de medición angular integrado YRTM e YRTSM corresponden, en términos mecánicos, a las series YRT e YRTS, aunque están equipados, adicionalmente, con un sistema de medición angular.

Catálogo de productos medias

GAMA DE PRODUCTOS RELACIONADOS
Rodamientos y casquillos de fricción Schaeffler: Rodamientos axial-radial / rodamientos axiales de bolas de contacto angular

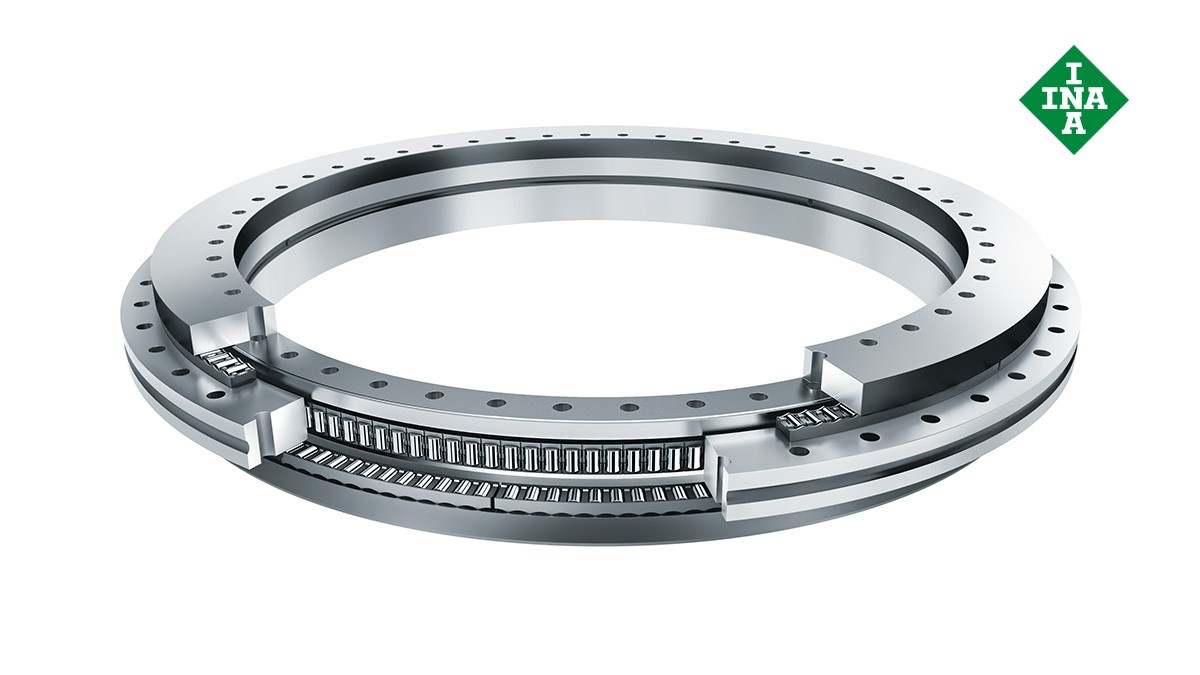

Rodamientos axial-radial / rodamientos axiales de bolas de contacto angular

Los rodamientos axial-radial así como los rodamientos axiales de bolas de contacto angular son rodamientos de precisión, listos para el montaje, para aplicaciones de precisión con cargas combinadas. Absorben sin juego cargas radiales y axiales en ambos sentidos así como momentos de vuelco, y son especialmente adecuados para rodaduras con mayores requisitos de precisión de guiado como, por ejemplo, mesas giratorias, platos divisores y cabezales portafresas. Estos rodamientos son muy fáciles de montar mediante los agujeros de fijación dispuestos en ambos anillos. Después del montaje, los rodamientos quedan precargados radial y axialmente.

Catálogo de productos medias

Rodamientos y casquillos de fricción Schaeffler: Rodamientos axial-radial con sistema de medición integrado

Rodamientos axial-radial con sistema de medición integrado

Los rodamientos axial-radial con sistema de medición integrado se componen de:

  • un rodamiento axial-radial YRTM con escala dimensional y
  • una electrónica de medición MEKO/U. La electrónica de medición incluye dos cabezales de medición, un conjunto de piezas de sintonización y una electrónica de evaluación.

Los rodamientos de la serie YRTM corresponden, mecánicamente, a los rodamientos axial-radial YRT, aunque están provistos de una escala dimensional magnética, sin empalmes. El sistema de medición registra los ángulos en un rango de pocos segundos, sin contacto y de forma magnética.

Ventajas del sistema de medición angular

El sistema de medición,

  • funciona sin contacto, por lo que no sufre desgaste
  • mide independientemente del vuelco y de la posición
  • tiene una electrónica que se ajusta automáticamente
  • se centra automáticamente
  • es insensible a los lubricantes
  • es sencillo de montar, los cabezales de medición se ajustan fácilmente
  • y no se requiere un centraje del rodamiento ni del sistema de medición
  • no requiere elementos anexos adicionales
    • La escala dimensional sin empalmes y los cabezales de medición están integrados en los rodamientos, o bien en la construcción anexa
    • El espacio constructivo ahorrado se puede utilizar para ampliar la zona libre de mecanizado de la máquina
  • No hay dificultad para pasar las conducciones de abastecimiento. Dichas conducciones se pueden colocar dentro de la construcción anexa, directamente a través del gran agujero del rodamiento
  • Ahorra componentes, espacio constructivo y costes, debido a su construcción compacta y de pocas piezas.
