Descripción del producto

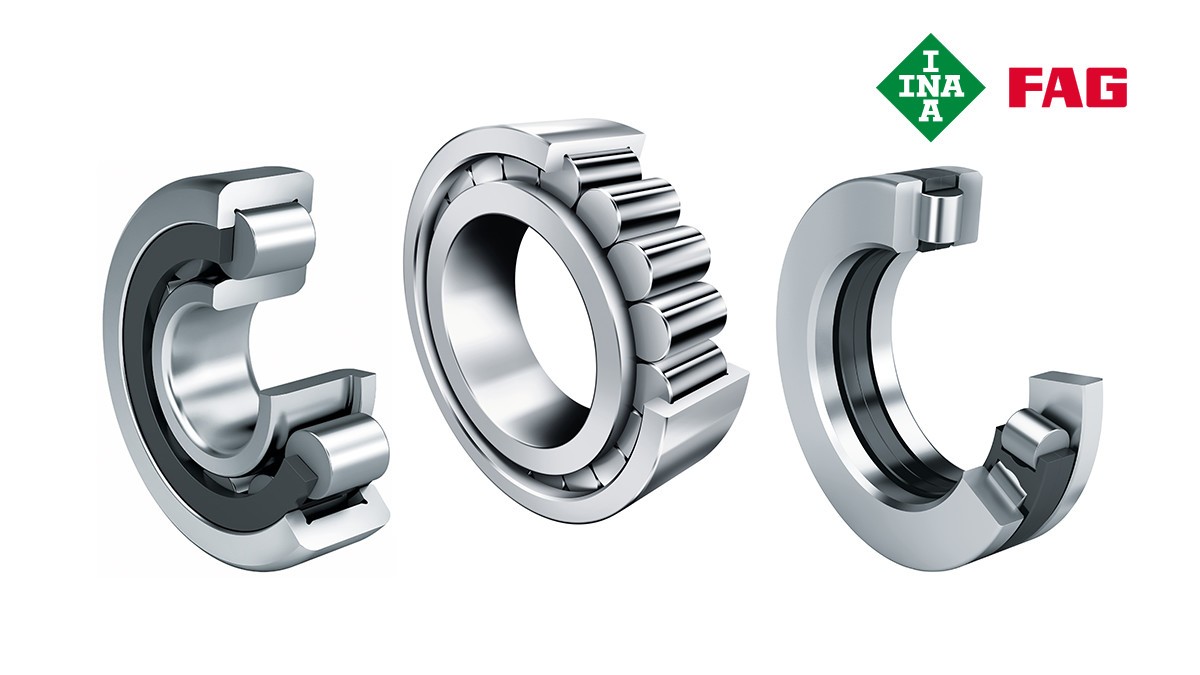

Los rodamientos de una hilera de rodillos cilíndricos, con jaula, son unidades, formadas por anillos exteriores e interiores macizos y coronas de rodillos cilíndricos. Los anillos exteriores tienen bordes fijos en ambos lados o no tienen bordes, y los anillos interiores tienen uno o dos bordes fijos o están construidos sin bordes. La jaula impide que los rodillos cilíndricos estén en contacto entre sí durante el proceso de rodadura. Los rodamientos de rodillos cilíndricos se pueden suministrar con o sin jaula.

Catálogo de productos medias

Contacto optimizado de los bordes

El rodamiento clásico de rodillos cilíndricos cuenta con una elevada capacidad de carga radial y una gran rigidez. Sin embargo, los rodamientos de rodillos cilíndricos absorben, además de las cargas radiales, también cargas axiales si son utilizados como rodamientos de apoyo o rodamientos fijos. Mientras las cargas radiales se transmiten a través de las pistas de rodadura, las fuerzas axiales se transmiten a través de las caras frontales de los elementos rodantes y los bordes, limitando la carga axial. ¡Exactamente aquí entra en juego Schaeffler!

Rodamientos de rodillos cilíndricos con contacto axial optimizado

GAMA DE PRODUCTOS RELACIONADOS
 Rodamientos y casquillos de fricción Schaeffler: Rodamientos de rodillos cilíndricos con jaula

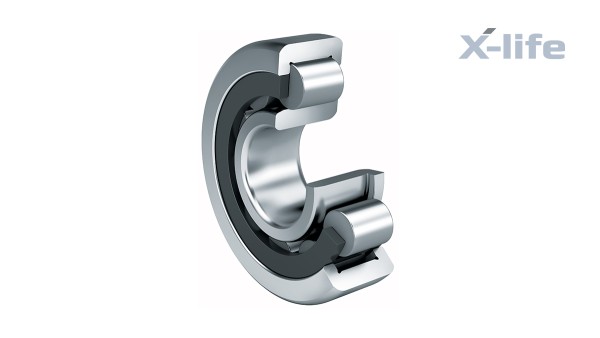

Rodamientos de rodillos cilíndricos con jaula

Los rodamientos de rodillos cilíndricos son muy rígidos, soportan elevadas cargas y son más adecuados para elevadas velocidades de giro que las ejecuciones sin jaula. Los rodamientos con sufijo E tienen un conjunto de rodillos cilíndricos reforzado y, por ello, tienen máximas capacidades de carga.

Los rodamientos son despiezables y, por tanto, más fáciles de montar y desmontar. Por ello, ambos anillos pueden tener un ajuste forzado. Los rodamientos de rodillos cilíndricos de una hilera, con jaula, se suministran como rodamientos libres, rodamientos de apoyo y rodamientos fijos.

X-life

Los rodamientos en calidad X-life tienen una rugosidad superficial Ra inferior y una mayor precisión de forma de las pistas de rodadura que las ejecuciones comparables sin X-life. Por este motivo, la capacidad de carga y la duración de vida de estos rodamientos es superior, aunque tengan las mismas dimensiones. En determinadas aplicaciones, la rodadura puede dimensionarse de forma más reducida.

Se suministran diferentes tamaños en calidad X-life. Estos rodamientos están identificados en las tablas de medidas.

Catálogo de productos medias
Presentación interactiva del producto

Rodamientos y casquillos de fricción Schaeffler: Rodamientos axiales de rodillos cilíndricos

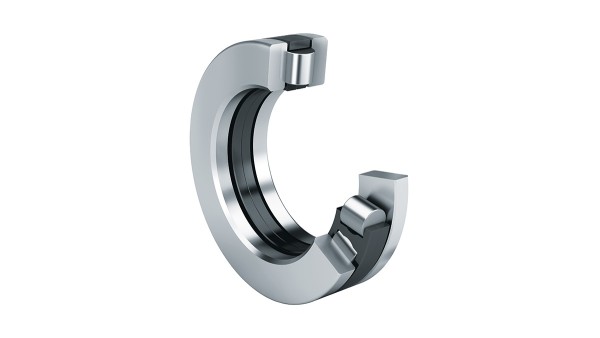

Rodamientos axiales de rodillos cilíndricos

Los rodamientos axiales de rodillos cilíndricos se componen de coronas axiales de rodillos cilíndricos, discos-alojamiento y discos-eje. Los rodamientos poseen una muy reducida alturaconstructiva axial, una elevada capacidad de carga, son muy rígidos y absorben cargas axiales en un sentido.

Catálogo de productos medias

Rodamientos y casquillos de fricción Schaeffler: Rodamientos de rodillos cilíndricos de rozamiento reducido

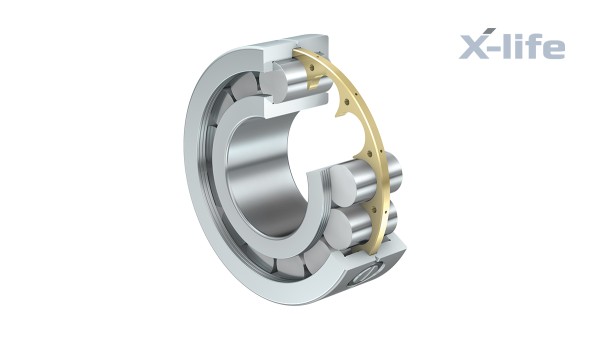

Rodamientos de rodillos cilíndricos de rozamiento reducido

Los rodamientos de rodillos cilíndricos de rozamiento reducido LSL y ZSL son rodamientos de una hilera, autoretenidos y sus dimensiones corresponden a la serie 23. Los rodamientos tienen anillos exteriores macizos con dos bordes, y los anillos interiores tienen un borde. El anillo interior es extraíble y permite un montaje más sencillo de los rodamientos. Las jaulas de disco o los separadores evitan que los rodillos cilíndricos entren en contacto entre sí durante la rodadura.

X-life

Los rodamientos en calidad X-life tienen una rugosidad superficial Ra inferior y una mayor precisión de forma de las pistas de rodadura que las ejecuciones comparables sin X-life. Por este motivo, la capacidad de carga y la duración de vida de estos rodamientos es superior, aunque tengan las mismas dimensiones. En determinadas aplicaciones, la rodadura puede dimensionarse de forma más reducida.

Se suministran diferentes tamaños en calidad X-life. Estos rodamientos están identificados en las tablas de medidas.

Catálogo de productos medias

Rodamientos y casquillos de fricción Schaeffler: Rodamientos de rodillos cilíndricos de alta precisión

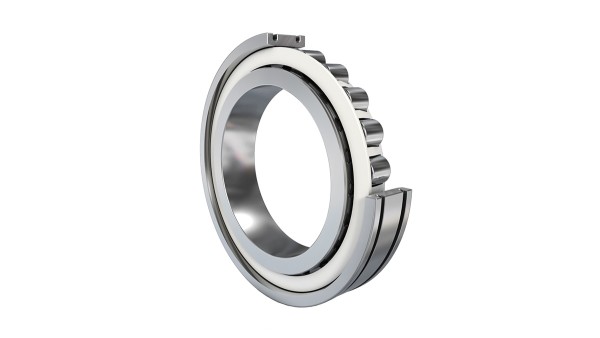

Rodamientos de rodillos cilíndricos de alta precisión

Los rodamientos de rodillos cilíndricos de esta ejecución son rodamientos de precisión de dos hileras de rodillos para máquinas-herramienta. Permiten rodaduras radiales rígidas de alta precisión y se utilizan, fundamentalmente, para el apoyo radial de husillos principales.

Estos rodamientos se componen de anillos exteriores macizos sin bordes, anillos interiores macizos con tres bordes y dos coronas de rodillos cilíndricos con jaulas macizas de latón. Para el ajuste óptimo del juego radial, el anillo interior tiene un agujero cónico con una conicidad 1:12. Los rodamientos de rodillos cilíndricos de alta precisión son despiezables y, por lo tanto, más fáciles de montar y desmontar. Por ello, ambos anillos pueden tener un ajuste forzado.

Catálogo de productos medias

Rodamientos y casquillos de fricción Schaeffler: Rodamientos de rodillos cilíndricos sin jaula

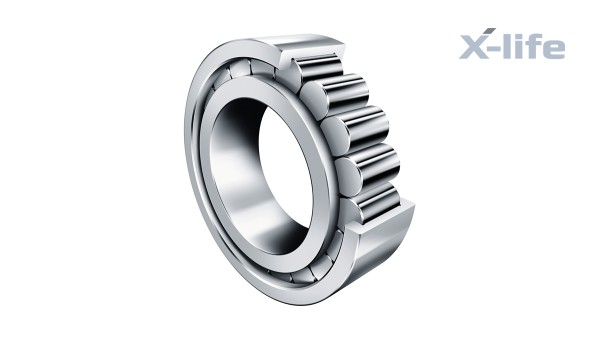

Rodamientos de rodillos cilíndricos sin jaula

Los rodamientos de rodillos cilíndricos sin jaula tienen anillos exteriores e interiores macizos y rodillos cilíndricos guiados por los bordes de ambos anillos. Gracias al mayor número posible de rodillos cilíndricos incorporados, estos rodamientos soportan cargas muy elevadas, son muy rígidos y son especialmente adecuados para rodaduras con gran ahorro de volumen constructivo. Sin embargo, debido a sus condiciones cinemáticas, no alcanzan las elevadas velocidades de giro que son posibles en rodamientos de rodillos cilíndricos con jaula.

Los rodamientos de rodillos cilíndricos, sin jaula, están disponibles como rodamientos libres, rodamientos de apoyo y como rodamientos fijos, así como rodamientos de una o de dos hileras.

X-life

Los rodamientos en calidad X-life tienen una rugosidad superficial Ra inferior y una mayor precisión de forma de las pistas de rodadura que las ejecuciones comparables sin X-life. Por este motivo, la capacidad de carga y la duración de vida de estos rodamientos es superior, aunque tengan las mismas dimensiones. En determinadas aplicaciones, la rodadura puede dimensionarse de forma más reducida.

Se suministran diferentes tamaños en calidad X-life. Estos rodamientos están identificados en las tablas de medidas.

Catálogo de productos medias

Rodamientos y casquillos de fricción Schaeffler: Rodamientos de rodillos cilíndricos sin jaula con ranuras en el anillo exterior

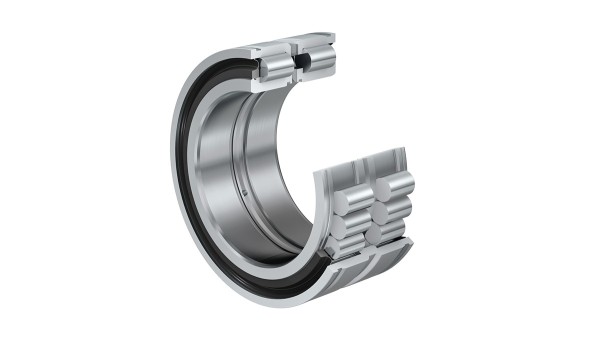

Rodamientos de rodillos cilíndricos sin jaula con ranuras en el anillo exterior

Los rodamientos de rodillos cilíndricos con ranuras en el anillo exterior son rodamientos de dos hileras de rodillos, sin jaula y están formados por anillos exteriores e interiores macizos, con bordes, rodillos cilíndricos guiados por dichos bordes y obturaciones. Los anillos exteriores disponen de ranuras circulares para anillos elásticos de seguridad. Los anillos interiores están partidos en dirección axial, son 1 mm más anchos que los anillos exteriores y ambas mitades están sujetas mediante anillos de retención, de chapa de acero.

Rodamientos fijos

Los rodamientos de rodillos cilíndricos con ranuras en el anillo exterior son apoyos fijos. Además de elevadas fuerzas radiales, estos rodamientos muy rígidos absorben cargas axiales en ambos sentidos.

Gracias a la ejecución sin jaula, cuentan con el mayor número posible de elementos rodantes y, por ello, con máxima capacidad de carga estática y dinámica. Debido a las condiciones cinemáticas, sin embargo, no alcanzan las elevadas velocidades de giro que son posibles en rodamientos de rodillos cilíndricos con jaula.

Rodamientos para poleas de cables

Es muy sencillo fijar axialmente los anillos del rodamiento mediante las ranuras en el anillo exterior. Por ello, los rodamientos son especialmente adecuados para apoyar las poleas para cables.

Catálogo de productos medias

Calidad X-life

X-life, proven to be better

Estos rodamientos especiales destacan por una optimización de la rugosidad y la precisión de forma de las pistas de rodadura, lo que se traduce en una mayor capacidad de carga y mayor duración de vida útil. X-life es el sello de calidad para productos de rendimiento elevado de las marcas INA y FAG.

Se caracterizan por una mayor capacidad de carga dinámica en comparación con los productos convencionales, lo que comporta una mayor duración de vida útil. Si no se modifica ni la carga ni el espacio constructivo, la duración de vida de los rodamientos X-life aumenta. Así, es posible contar con mayores intervalos de mantenimiento.
