Rodamientos de rodillos cilíndricos

Rodamientos de rodillos cilíndricos con contacto axial optimizado

Descripción del producto

Rodamientos de rodillos cilíndricos INA sin jaula + rodamientos de rodillos cilíndricos FAG con jaula = solución para cualquier aplicación

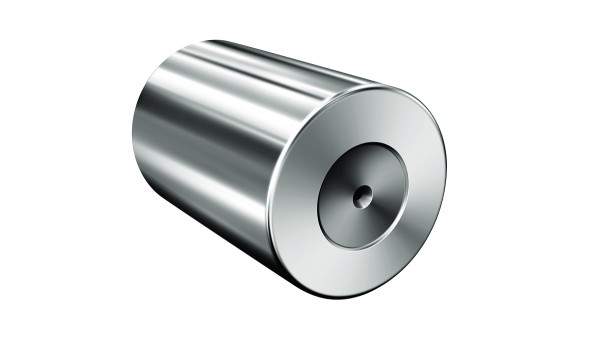

No hay nada que no pueda mejorar: Para aumentar la duración de vida útil de los rodamientos bajo carga axial hemos desarrollado el rodillo con corona toroidal (rodillo TB). La abreviatura alemana TB equivale a la corona toroidal. Debido a una curvatura especial de las caras frontales de los rodillos, la superficie que absorbe la carga es considerablemente más grande. La superficie curvada de las caras frontales de los rodillos aumenta la superficie de contacto y reduce notablemente la presión superficial.

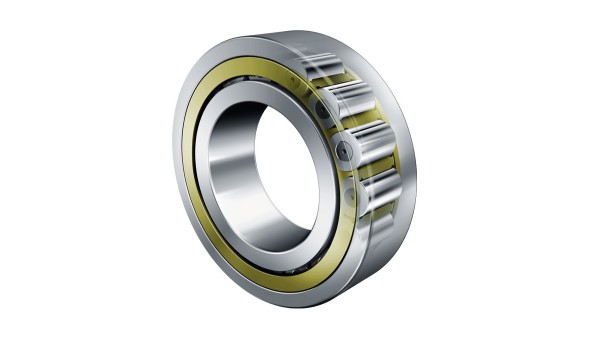

Rodamiento de rodillos cilíndricos FAG con jaula en la nueva ejecución con rodillo TB
Rodamiento de rodillos cilíndricos FAG con jaula en la nueva ejecución con rodillo TB

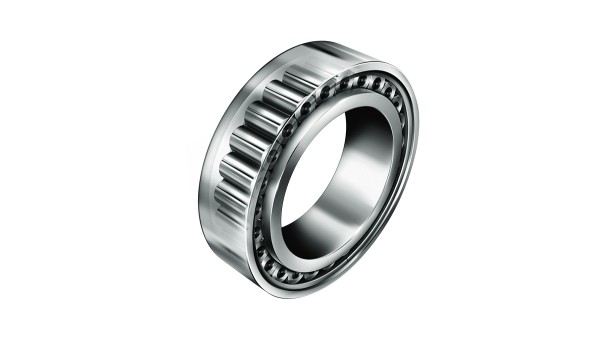

Rodamiento de rodillos cilíndricos con relación optimizada de contacto de los bordes
Rodamiento de rodillos cilíndricos con relación optimizada de contacto de los bordes
Ventajas

Nuevo diseño y contacto mejorado de los rodillos

La presión superficial reducida lleva a una serie de ventajas:

  • La carga axial admisible aumenta en un factor de 1,5 en los rodamientos de apoyo y los rodamientos fijos, comparado con los rodamientos estándar
  • Temperatura del rodamiento más baja ya que el momento de rozamiento se reduce en hasta el 50% bajo carga axial
  • Desgaste claramente reducido de los rodillos bajo carga axial gracias a la mejor formación de la película lubricante
  • Vida útil prolongada de los rodamientos bajo carga axial

El rodillo cilíndrico con corona toroidal garantiza una elevada eficiencia de las instalaciones, nuevas posibilidades de diseño y costes reducidos de servicio y mantenimiento.

Mayor capacidad de carga, menor rozamiento: Cuando aumenta la carga axial, los rodamientos de rodillos cilíndricos INA y FAG, en ejecución TB, pueden operar con unas velocidades claramente superiores a las del rodamiento estándar.

Ejecución TB

Grandes rodamientos FAG con jaula en la nueva ejecución con rodillo TB

Hemos revisado por completo el diseño del rodamiento en todas las series TB de modo que se pueden aprovechar plenamente las ventajas del rodillo con corona torodial. Los rodamientos de rodillos cilíndricos FAG con jaula en la ejecución TB se suministran con las probadas jaulas M1 de dos piezas, guidas por los elementos rodantes, o con la nueva jaula MPAX de una pieza, guiada por los bordes. Las dimensiones y las tolerancias de los nuevos rodamientos corresponden a la norma DIN 5412.

Ventajas para los clientes:

  • Nuevos sistemas de rodamientos y posibilidades de diseño gracias a la mayor capacidad de carga axial (downsizing)
  • Mayor eficiencia energética gracias al menor momento de rozamiento
  • Menores costes de servicio por el consumo reducido de energía
  • Mayor rendimiento manteniendo el nivel de costes
  • Adecuados para velocidades muy elevadas

Carga axial hasta el 60% de la carga radial

Rozamiento reducido hasta un 50% bajo carga axial

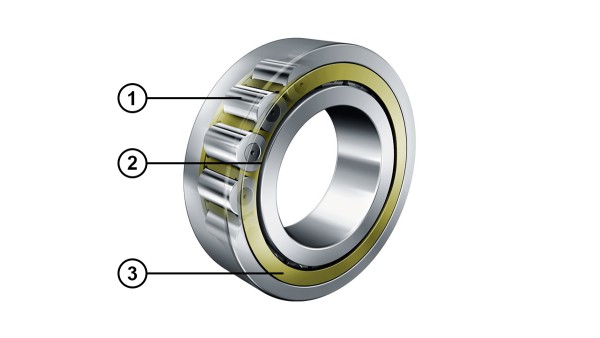

Rodamientos de rodillos cilíndricos con relación optimizada de contacto de los bordes
(1) Rodillo TB (2) Contacto optimizado de los bordes (3) Jaula de latón
Las siguientes series ya están disponibles en ejecución TB:
Diseño
Serie
A partir del índice de agujero
A partir del diámetro de agujero
N, NJ, NU, NUP
2E
48
240
N, NJ, NU, NUP
22E
44
220
N, NJ, NU, NUP
3E
34
170
N, NJ, NU, NUP
23E
34
170
N, NJ, NU, NUP
10
80
400
N, NJ, NU, NUP
19
600
600
Jaula MPAX

Jaula maciza de latón de una sola pieza guiada por los bordes

La jaula maciza de latón MPAX de una pieza es un desarrollo avanzado de los tipos de jaula FAG MPA y MP1A y los sustituirá sucesivamente. Cuenta con una resistencia superior contra las cargas de impacto y las vibraciones en comparación con su antecesora y es especialmente adecuada para las aplicaciones sometidas a solicitaciones elevadas.

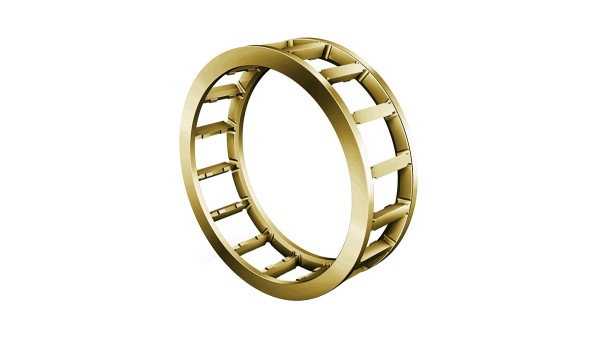

Jaula maciza de latón MPAX
Ventajas de la jaula MPAX:
  • Rigidez claramente aumentada en dirección radial
  • Síntomas de fatiga solo en caso de fuerzas más elevadas
  • Mayor capacidad de carga en caso de fuerzas centrífugas radiales
  • Menor tensión máxima en los radios de esquina de los alvéolos
Contacto optimizado de los bordes

Por lo que respecta a la capacidad de carga y la rigidez, los rodamientos de rodillos cilíndricos INA sin jaula son conocidos como unidades muy potentes. Pero tienen otras propiedades casi desconocidas: Absorben fuerzas axiales peculiarmente elevadas, ¡hasta el 60 por ciento de la carga radial! Los rodamientos tienen una vida nominal claramente más larga bajo carga axial, y presentan menos rozamiento gracias al contacto mejorado entre los rodillos y los bordes. Se trata de una constelación interesante cuando se debe tener en cuenta la reducción de las dimensiones (downsizing) y el ahorro energético.

Ventajas para los clientes:

  • Nuevos sistemas de rodamientos y posibilidades de diseño gracias a la mayor capacidad de carga axial (downsizing)
  • Mayor eficiencia energética gracias al menor momento de rozamiento
  • Menores costes de servicio por el consumo reducido de energía
  • Adecuados para cargas radiales muy elevadas

Carga axial hasta el 60% de la carga radial

Rozamiento reducido hasta un 50% bajo carga axial

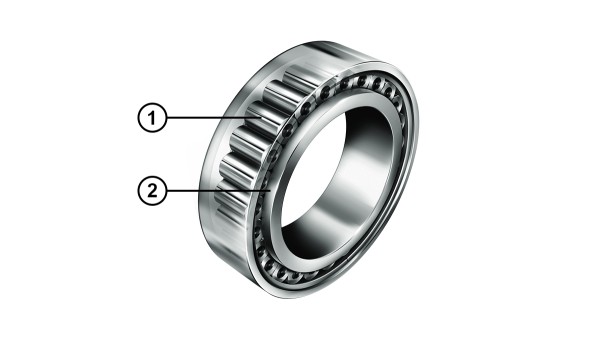

Rodamiento de rodillos cilíndricos con relación optimizada de contacto de los bordes
(1) Rodillo TB (2) Contacto optimizado de los bordes
Las siguientes series ya están disponibles en ejecución TB:
Diseño
Serie
A partir del índice de agujero
A partir del diámetro de agujero
LSL 19
23
18
90
ZSL 19
23
18
90
SL 19
23
18
90
SL 18
18
92
140
SL 18
22
28
460
SL 18
28
600
600
SL 18
29
60
300
SL 18
30
36
180
SL 18
50
36
180
