SmartCheck

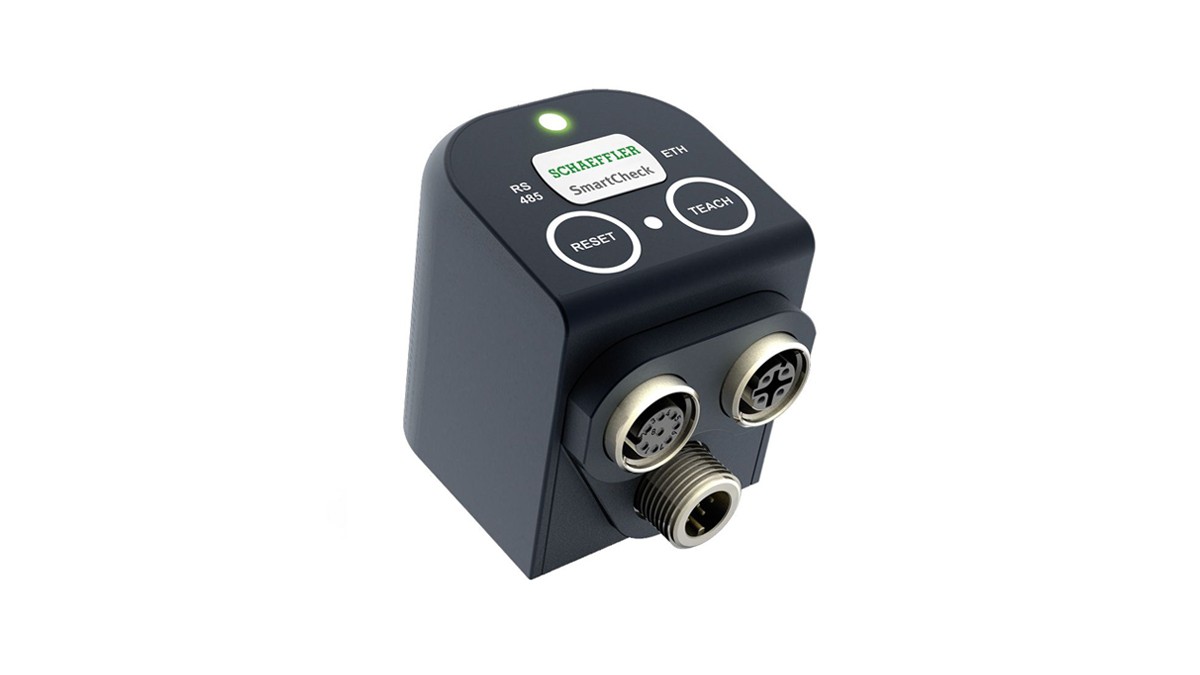

SmartCheck es un sistema de medición online compacto, innovador y modular que sirve para monitorizar permanentemente y de forma descentralizada las máquinas y los procesos. Se puede usar en grupos para los que, hasta ahora, una monitorización de este tipo había sido demasiado costosa.

SmartCheck es adecuado, por ejemplo, para detectar con antelación los daños en los rodamientos y los errores de equilibrado y alineación en:

  • Motores eléctricos y motores reductores
  • Bombas de vacío y de líquidos
  • Ventiladores
  • Engranajes y compresores
  • Husillos y máquinas-herramienta

Catálogo de productos medias

Publicaciones adicionales

Contacto

Cuatro razones para utilizar SmartCheck

Mayor fiabilidad

Con FAG SmartCheck, la condición de sus máquinas se monitoriza continuamente. Todo está bajo control, en todo momento.

Mayor rentabilidad

Con SmartCheck obtiene el máximo rendimiento de sus máquinas y una reducción de los costes del ciclo de vida.

Mayor flexibilidad

SmartCheck es fácil de transferiri y de ampliarse a múltiples sistemas sin necesidad de realizar cambios de tecnología.

Mayor transparencia

Con SmartCheck, benefíciese de un análisis riguroso y transparente de la condición de sus máquinas.

Funcionamiento

Schaeffler SmartCheck

¡Preconfigurado y adaptable individualmente!

Por un lado, el sistema se puede adaptar individualmente y, por otro, ampliarse con sensores. Para la monitorización se encuentran disponibles modelos de parámetros predefinidos. Para emplear los modelos de parámetros se puede consultar la base de datos de rodamientos integrada. Los asistentes permiten adaptar los modelos fácilmente a las tareas de monitorización específicas.

Si el cliente lo solicita, el Schaeffler crea modelos de parámetros específicos del cliente y los pone a disposición del usuario.

¡Ajuste preciso y ampliación flexible!

Benefíciese de nuestro servicio completo que abarca todos los aspectos del diagnóstico de maquinaria. Ofrecemos un servicio completo: asesoramiento, puesta en servicio, servicio remoto, formaciones, soluciones para rodamientos y mucho más.

Schaeffler SmartCheck
Schaeffler SmartCheck Industry 4.0

Conectado con la Industria 4.0 via Condition Monitoring

Los sensores inteligentes y los rodamientos pueden utilizarse para registrar valores clave importantes para una máquina o sistema y comunicar éstos con el sistema de control. La monitorización independiente de maquinaria permite automatizar secuencias y detectar desviaciones de la situación indicada con antelación.

Gracias a la monitorización de la condición, puede beneficiarse del conocimiento del estado de sus máquinas y sistemas de forma permanente. Como operador, recibirá continuamente información de sisobre si su sistema está funcionando de forma óptima.

Soluciones 4.0 para aplicaciones industriales

Servicecenter

En nuestro centro de servicio ponemos a su disposición toda la información relevante y respondemos a las preguntas que tenga en torno a SmartCheck. Nuestra información de servicio abarca los ejemplos de aplicación más importantes de SmartCheck, vídeos explicativos, material informativo, así como instrucciones para facilitar la instalación y uso.

Información general

Reference Sheets

Conozca nuestras referencias relacionadas con SmartCheck

Otras descargas

SmartCheck Demo Systems

Software de pago

Schaeffler SmartCheck Service & Support

FAQ

Información general

¿Puedo operar SmartCheck con cualquier conmutador habilitado para PoE?
No, SmartCheck solo se puede operar con los conmutadores PoE que admiten el estándar 802.3af Modo A de PoE.

¿Qué protocolos de bus de campo y Ethernet son compatibles con SmartCheck?
Bus de campo: Protocolo SLMP (Mitsubishi Controller)
Ethernet: TCP/IP, servicios web.

¿Cuáles son las máquinas ideales para monitorizar?
Motores de velocidad constante, bombas y ventiladores.

¿Por qué no puedo conectarme a mi SmartCheck?
Esto generalmente es debido a la configuración del PC. SmartCheck tiene una dirección de IP estándar: 192.168.1.100. Póngase en contacto con su administrador de sistemas de TI o con nuestro servicio de asesoramiento profesional gratuito en support.is@schaeffler.com.

¿Es imprescindible que actualice mi SmartCheck si se está utilizando a largo plazo?
Cada nueva versión del software contiene correcciones de pequeños errores y nueva información general. Si consideramos que una actualización determinada es obligatoria, lo indicamos en la información de actualización.

¿Cómo me comunico con SmartCheck?
A través de Ethernet utilizando TCP/IP. El único requisito es un navegador de Internet (por ejemplo, Internet Explorer, Mozilla Firefox).

¿Cómo se alimenta el sistema? Alimentación de 24 V CC o PoE (Power-over-Ethernet).

¿Qué me permite monitorizar?
Componentes tales como rodamientos, embragues, correas o engranajes. Pero también variaciones de temperatura, desequilibrios, impactos, procesos y muchos parámetros más.

¿Por qué no está disponible la velocidad en la evaluación (SmartUtilityViewer) a pesar de que se mide?
La velocidad puede estar disponible configurando la señal de velocidad como parámetro en SmartWeb. Así podrá visualizar la tendencia y establecer los umbrales límite y las alarmas pertinentes.

El 99% de las bombas son accionadas por un convertidor de frecuencia, por lo que durante el funcionamiento las velocidades pueden variar. ¿Se trata de una restricción?
No, no es una restricción. Para garantizar una monitorización fiable, la velocidad debe estar disponible para SmartCheck como señal adicional.

¿Qué sucede si se produce un corte de corriente?
SmartCheck guarda la última marca de tiempo y comienza con estos datos cuando se restablece la corriente. En caso de interrupciones más prolongadas, hay que introducir manualmente la fecha y la hora.

¿Qué equipo necesito para un proyecto piloto inicial?
Recomendamos el SmartCheck Starter Kit. Disponible en su distribuidor de Schaeffler más cercano, búsquelo en www.schaeffler.de/en/salespartner.

¿Dónde están las actualizaciones de firmware actuales? ¿Qué ventajas ofrecen?
Cada nueva versión del software contiene correcciones de pequeños errores y nueva información general. Si consideramos que una actualización determinada es obligatoria, lo indicamos en la información de actualización. El firmware se puede descargar gratuitamente.

¿Hay un sistema de demostración gratuito disponible?
Póngase en contacto con su distribuidor de Schaeffler más cercano, búsquelo en www.schaeffler.es/Ventas/Distribuidores

¿Puedo ampliar la base de datos de los rodamientos integrados en SmartCheck?
Se pueden añadir y monitorizar todos los rodamientos o rodamientos a bolas de cualquier fabricante.

Instalación

¿Qué necesito para alimentar SmartCheck con Power-over-Ethernet (PoE)?
Un dispositivo final habilitado para PoE, por ejemplo, un conmutador. PoE describe cómo proporcionar suministro eléctrico adicional a los dispositivos que utilizan cables Ethernet Cat5. (Estándar: 802.3af (Modo A)).

¿Se puede conectar el sistema a los mandos?
Sí, a cualquier mando que utilice entradas/salidas analógicas y digitales, y al protocolo “Servicios web”, así como a los controladores Mitsubishi (L, Q, FX5) que utilizan el protocolo SLMP.

¿Dónde hay que montar el SmartCheck?
Lo más cerca posible del componente que se quiera monitorizar. Los expertos de Schaeffler pueden ofrecerle asesoramiento específico para su aplicación. Si necesita asistencia, contáctenos en support.is@schaeffler.com.

¿Puedo instalar el sensor en varias aplicaciones?
Básicamente, el sistema debería mantenerse donde está instalado. Nuestro programa de productos incluye el Kit de Servicio para casos especiales. Esto permite, por ejemplo, la resolución de problemas por parte del usuario final o mediciones periódicas en diferentes unidades como parte del servicio postventa.

Hardware

¿Las conexiones de enchufe M12 del SmartCheck tienen una codificación especial?
No, son conexiones de enchufe M12 estándar. El cable de Ethernet M12 está codificado como D.

¿SmartCheck está disponible en versión EX? No

¿Cómo envío señales de velocidad al SmartCheck?
A través de una de las dos entradas analógicas, la entrada digital o la Ethernet utilizando los servicios web o a través del SmartController.

Software

¿Es posible que diferentes usuarios puedan acceder a un solo SmartCheck desde dos ordenadores diferentes al mismo tiempo a través de un navegador de Internet?
No, no se puede acceder a un mismo SmartCheck (SmartWeb) desde dos ordenadores diferentes al mismo tiempo a través de un navegador de Internet.

¿Se pueden copiar las configuraciones entre unidades SmartCheck?
Sí, utilizando SmartUtility.

¿Puedo descargar los datos medidos por SmartCheck?
Sí, se puede hacer a través de SmartWeb o SmartUtility.

¿En qué momento comienzan a mermar los datos?
Si en la partición de datos hay menos de 5 MB de memoria libre, el sistema comienza a reducir la base de datos.

El navegador no puede abrir el SmartCheck.
La configuración del proxy en la configuración de Internet del navegador se debe establecer en "automático" o "ninguno". Compruebe la dirección IP del SmartCheck.

¿Se puede instalar el software SmartUtility en más de un ordenador?
No, la licencia es para un solo usuario. Para instalar el software en otro ordenador se requiere una licencia adicional.

¿Es posible descargar datos o configuraciones desde el SmartCheck utilizando SmartUtility Light?
Con SmartUtility Light se pueden descargar datos, pero no se pueden descargar ni enviar las configuraciones. Para ello se requiere la versión cargable de SmartUtility.

¿Qué derechos de usuario se requieren para instalar los softwares SmartUtility y SmartUtility Light en un ordenador?
Para instalar estos paquetes de software se requieren derechos de administrador local en el ordenador.

¿Es posible conmutar el análisis entre Hz y unidades de potencia?
Sí, el eje de frecuencia para el espectro se puede visualizar en unidades de potencia.

¿Cómo puedo guardar las configuraciones?
Para ello se requiere el software SmartUtility.

¿Cómo puedo analizar los datos?
SmartWeb incluye un visor básico. SmartUtility cuenta con un visor profesional.

¿Tengo que comprar el software por separado?
Los softwares del sistema, SmartWeb y SmartUtility Light, se incluyen en el envío del suministro. SmartUtility debe adquirirse por separado.

Datos de configuración y medición

¿Cuál es la velocidad mínima a la que se pueden monitorizar los rodamientos con SmartCheck?
48 revoluciones por minuto. En ciertas aplicaciones y configuraciones especiales, las unidades también se pueden monitorizar a velocidades más reducidas. En estos casos hay que consultar a los expertos. Si precisa asistencia, contáctenos en stc.es@schaeffler.com.

¿Cuánto dura la memoria del SmartCheck?
Esto depende en gran medida de la cantidad de configuraciones y de la configuración de la memoria.

¿Es posible enviar un SMS o un correo electrónico directamente desde el SmartCheck?
No, actualmente esta opción no está disponible.

¿Cuántas configuraciones diferentes se pueden almacenar en un SmartCheck?
No hay límite alguno. Sin embargo, las configuraciones influyen en la velocidad y en la memoria disponible. Recomendamos que se restrinja la cantidad de configuraciones a un máximo de 10.

¿Cuál es el intervalo mínimo entre dos valores de tendencia almacenados?
El intervalo mínimo de almacenamiento entre dos valores de tendencia (configuración para guardar siempre) es de 30 segundos aproximadamente.

¿En qué rango de velocidades puede operar SmartCheck?
Por regla general entre 50 y 15.000 rpm.

¿Durante cuánto tiempo almacena SmartCheck los datos medidos?
El sistema tiene un algoritmo de compresión inteligente. Si la memoria está llena, el sistema empieza a comprimir automáticamente los datos históricos de manera inteligente. Los datos históricos relevantes no se pierden.

¿Cada tipo de rodamiento requiere su propia medición?
No. Se pueden monitorizar los cambios de todos los rodamientos montados con las configuraciones de medición básicas predefinidas.

¿Cómo se muestran los resultados o el estado?
En el mismo SmartCheck, y con SmartWeb, SmartLamp o SmartVisual.

Alarma y modo de aprendizaje

¿Dónde se registran los resultados del modo de aprendizaje?
Los umbrales de alarma establecidos en el modo de aprendizaje se registran en el libro de registro con un mensaje apropiado y con los parámetros pertinentes.

¿Cuánto dura el modo de aprendizaje de SmartCheck?
Esto depende de las tareas de monitorización configuradas en el sistema. Según lo previsto, el modo de aprendizaje dura unas 9 horas aproximadamente.

¿Es posible visualizar el estado de alarma del SmartCheck?
Sí, las dos salidas se pueden configurar en SmartWeb.

¿Cómo se generalizan las alarmas?
El sistema tiene umbrales de alarma preestablecidos o se aprenden cuando el usuario activa el modo de aprendizaje. Después de esto, si hay cambios en la curva de tendencia, el sistema emite automáticamente una alerta. Hay prealarmas y alarmas principales.

¿Cómo configuro los valores de alarma?
En el SmartWeb se pueden configurar los valores de alarma predefinidos por el fabricante introduciendo los valores o arrastrando y soltando. O utilice simplemente el modo de aprendizaje.

¿Cómo sé cuáles son los umbrales de alarma?
Algunos fabricantes de maquinaria especifican los valores de umbral. Para todos los demás casos, utilice simplemente el modo de aprendizaje automático del SmartCheck.

SmartCheck is an e-F@ctory partner product.

Mediante la alianza e-F@ctory Mitsubishi Electric Europa se ha asociado con empresas socias líderes reconocidas en el mercado y la tecnología dentro de sus campos de trabajo. Mitsubishi Electric oferta en colaboración con Schaeffler un enfoque integral para la evaluación del estado de las instalaciones mediante FAG SmartCheck.

Como el dispositivo puede monitorizar tanto parámetros clásicos como basados en vibraciones, ofrece ya hoy gran cantidad de posibilidades que serán imprescindibles en la monitorización de máquinas del futuro. Esto tiene como consecuencia un aumento de valor óptimo en todos los campos.

Los datos pueden transmitirse de forma automática mediante la plataforma iQ y Ethernet a varios niveles de información.

Mitsubishi Electric oferta en colaboración con Schaeffler un enfoque integral para la evaluación del estado de las instalaciones. Los datos pueden transmitirse de forma automática mediante la plataforma iQ y Ethernet a varios niveles de información.

SmartCheck hacia la Industry 4.0

Como socio de Mitsubishi Electric Europa en la alianza e-F@ctory, Schaeffler ha dado un paso orientado al futuro hacia Industrie 4.0. El papel principal lo desempeña FAG SmartCheck. El sensor de vibración compacto se ha demostrado su valía desde su introducción en 2011 y ha sido sometido a un desarrollo continuo.

En estos momentos FAG SmartCheck es una de las pocas soluciones del mercado, aptas para emplearse como dispositivo de monitorización independiente en grupos pequeños y redundantes y como parte de conceptos integrados como, por ejemplo, una supervisión completa. Con la alianza e-F@ctory de Mitsubishi Electric Europa, Schaeffler ha encontrado un socio que le facilita el acceso a controles de automatización y sistemas de técnica de control de procesos industriales y que, además, persigue los mismos objetivos que Schaeffler para sus clientes: reducir los costes totales de la producción y el mantenimiento y aumentar la productividad.

Mediante la alianza e-F@ctory Mitsubishi Electric Europa se asocia con empresas socias líderes reconocidas en el mercado y la tecnología dentro de sus campos de trabajo. Juntos ofrecen a sus clientes siempre la mejor solución completa para el correspondiente proyecto de automatización.

e-F@ctory Alliance

Schaeffler SmartCheck e-F@ctory partner product

SmartCheck es partner de EPLAN Data Portal

El EPLAN Data Portal es una plataforma de datos integrada y basada en web para el suministro de datos de dispositivos de fabricantes de componentes líderes compatibles con EPLAN para el uso directo en las soluciones de software de EPLAN.
