Rodamientos YRTSMA para mesas giratorias

Descripción del producto

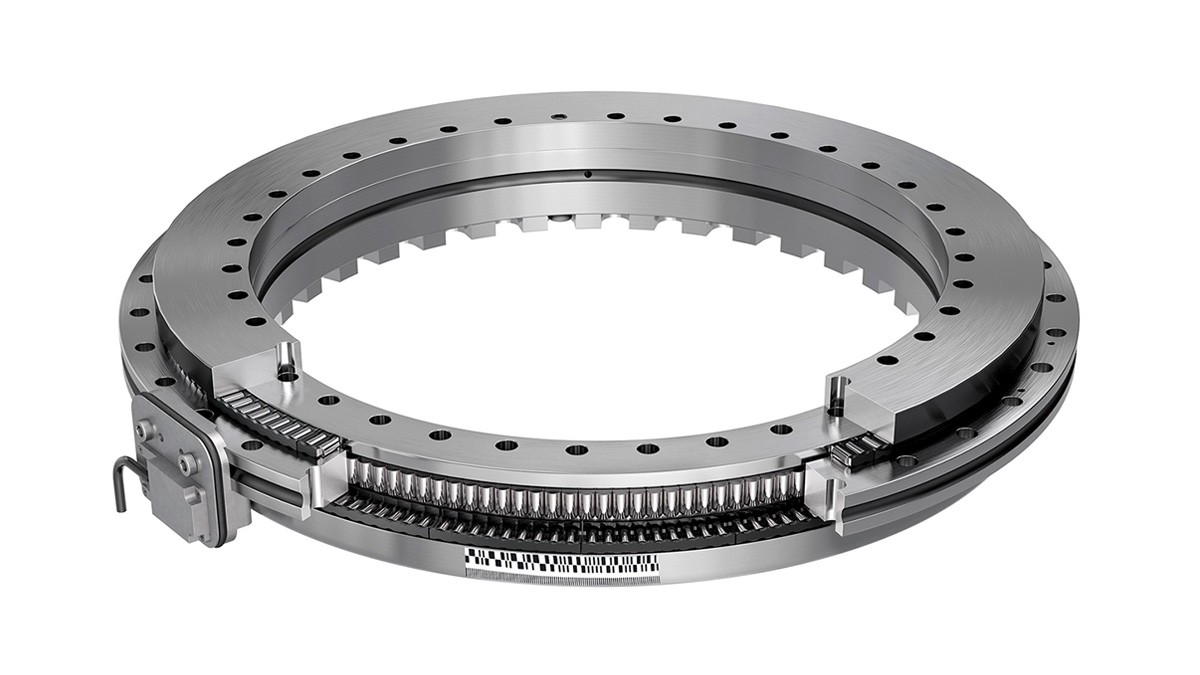

Rodamientos YRTSMA para mesas giratorias

El punto idóneo de montaje de los sistemas de medición para mesas giratorias se halla junto al rodamiento, de modo que los sistemas de medición integrados en los rodamientos permitan obtener mayores precisiones de sistema que los sistemas de medición que se monten en el eje, a cierta distancia del rodamiento correspondiente. Se utiliza la concentricidad de máxima precisión de los rodamientos de precisión para ejes giratorios YRTSMA.

El método inductivo de medición ABSYS (AMO) se basa en la exploración sin contacto de una escala dimensional estructurada que se ha aplicado directamente al anillo interior del rodamiento, como anillo de medición. La unidad electrónica de análisis está integrada en el cabezal de medición, de modo que el sistema puede conectarse directamente a la unidad de control. El cabezal de medición con el que se explora la escala dimensional está diseñado de manera que éste se pueda atornillar directamente en el anillo exterior fijo del rodamiento y tenga el entrehierro correcto, sin ajuste, con respecto al anillo de medición. Se puede acceder fácilmente al cabezal de medición desde el exterior así como montar o cambiarlo sin esfuerzo adicional de ajuste.

Esta solución de diseño permite, asimismo, el montaje del cabezal de medición y del cable una vez montado el rodamiento, Con ello se excluye, en gran medida, cualquier riesgo de daño ocasionado por los procesos de montaje.

Características:
  • Interfaz absoluta por lo que queda suprimido el recorrido de referencia.
  • Ejecución de eje hueco con lo que el centro de la máquina está disponible para otros componentes.
  • Permiten bucles de control precisos y altamente dinámicos.
  • Ahorro de espacio constructivo.
  • Simplificación a nivel de diseño y montaje.
  • Resistencia frente a influencias ambientales, lubricantes y líquidos refrigerantes.
Aplicaciones:
  • Máquinas-herramienta
  • Instrumentos de medición
  • Astronomía
  • Aeroespacial
