Cálculo

Cálculo lineal con BEARINX-online

El potente software de cálculo de INA/FAG estará disponible online para los clientes.
El servicio se dirige a los clientes directos y los distribuidores de Schaeffler.

Cálculo lineal Imagen

Las herramientas de cálculo convencionales existentes en el mercado suelen utilizar métodos de cálculo muy simplificados (procedimientos de catálogo). En estos casos, se suelen ignorar, en gran parte, los desplazamientos, las inclinaciones y el factor de los carriles-guía y cuerpos soporte rígidos o elásticos. Y para calcular la distribución de carga interior de los rodamientos, que es decisiva para la duración de vida a la fatiga, generalmente se emplea el método de aproximación.

Gracias al cálculo lineal con BEARINX-online usted mismo podrá calcular la solicitación real teniendo en cuenta diferentes cargas y el comportamiento de elasticidad de los rodamientos lineales con carril-guía y carro. Se calcula con precisión la distribución de carga interior del rodamiento hasta la presión de contacto, teniendo en cuenta el perfil del elemento rodante y las diferentes clases de precarga.

Una interfaz de usuario confortable

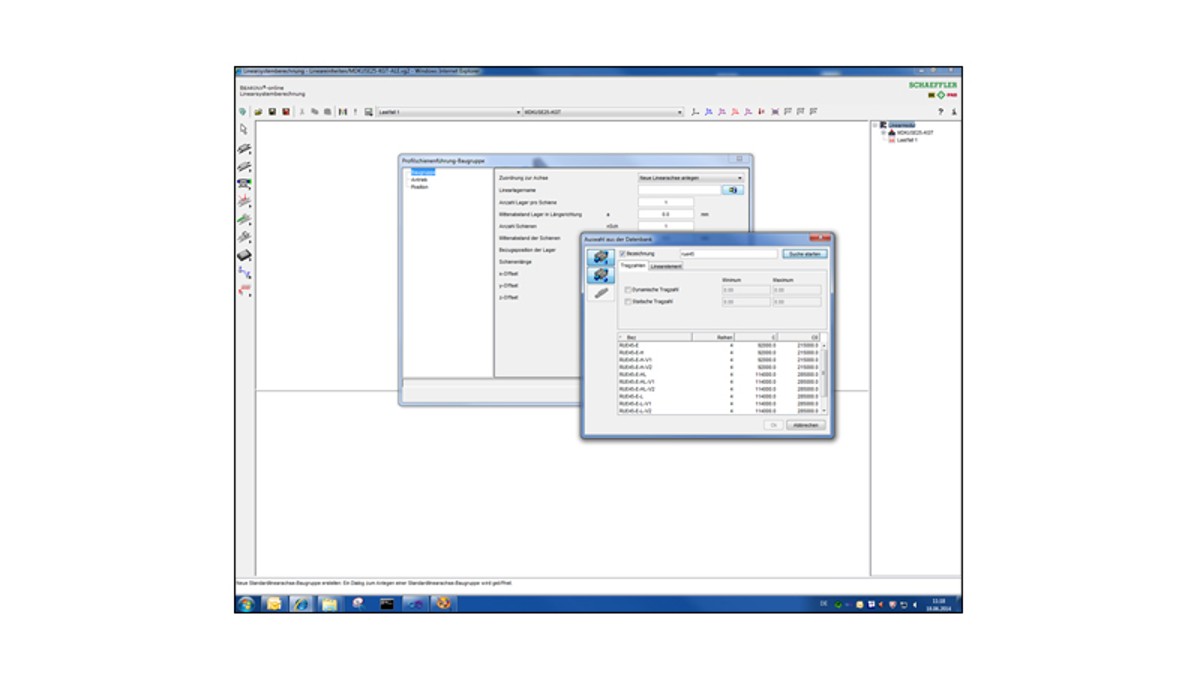

Interfaz fácil y cómoda de utilizar gracias al asistente y al acceso a la base de datos
Interfaz fácil y cómoda de utilizar gracias al asistente y al acceso a la base de datos

Los algoritmos del cálculo lineal con BEARINX-online son idénticos a los de BEARINX, el programa que se utiliza en el Grupo Schaeffler. El cálculo lineal con BEARINX-online le permite calcular los sistemas lineales multieje.

Una interfaz de usuario implementada en Java facilita una cómoda introducción de datos. Además, la representación gráfica del modelo y el árbol de objetos proporcionan una descripción general del modelo y facilitan el control de los datos introducidos.

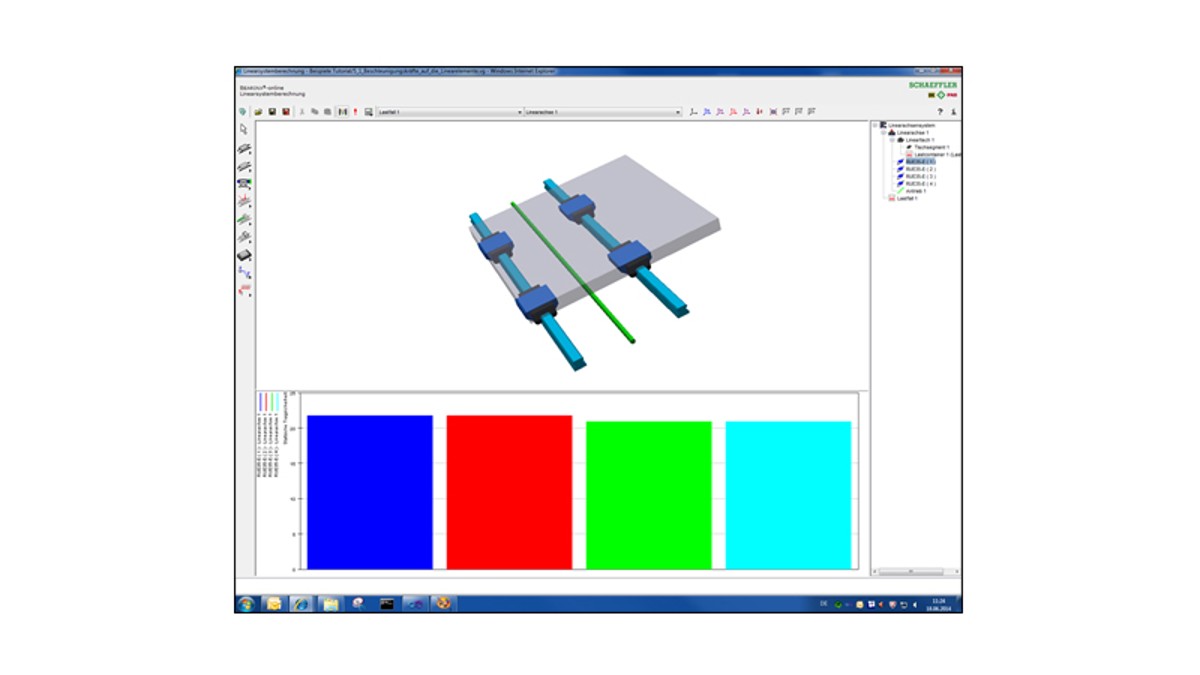

Eje lineal estándar con dos carriles-guía y cuatro rodamientos lineales RUE45-E
Eje lineal estándar con dos carriles-guía y cuatro rodamientos lineales RUE45-E

Los datos y la geometría de los rodamientos lineales del programa de productos de Schaeffler están a disposición de los usuarios en una base de datos integrada y se pueden incorporar a los modelos. Los cálculos mismos se llevan a cabo en un potente servidor de cálculos ubicado en las instalaciones de Schaeffler.

Nuestros ingenieros estarán a su lado con objeto de asesorarle

Los ficheros de introducción de datos creados en el cálculo lineal con BEARINX-online son compatibles con la versión completa de BEARINX, de modo que estos ficheros se pueden intercambiar con comodidad, facilitan la comunicación con nuestros ingenieros y evitan duplicidades de trabajo.

Una clara documentación de los resultados en formato HTML y la representación gráfica de las presiones y de la distribución de carga interior de los rodamientos le facilitará el análisis de sus variantes de diseño. Con el sistema de ayuda y un programa de aprendizaje online no tendrá ninguna dificultad para aprovechar todo el potencial del cálculo lineal con BEARINX-online.

Intensificar la cooperación

Con el cálculo lineal con BEARINX-online no se pretende pasar a los clientes las funciones del servicio de asesoramiento y cálculo de Schaeffler. Al contrario, deseamos intensificar la colaboración con ustedes. Nuestro objetivo es realizar conjuntamente una preselección adecuada de los rodamientos lineales en una fase temprana del proceso de proyecto, con el objetivo de reducir los períodos de desarrollo en su empresa.

Uso regulado por contrato

Si solicita el cálculo lineal con BEARINX-online en «acceso», se iniciará un proceso interno de toma de decisiones que finalizará con la instalación de una sección de descargas en Internet.

Una vez firmado el contrato, crearemos el usuario para iniciar sesión y le invitaremos a participar en un curso de formación de dos días de duración en la Schaeffler Academy de Herzogenaurach. A continuación, se procederá a la activación de su acceso al módulo de cálculo.

Costes de introducción

La puesta a disposición del cálculo lineal con BEARINX-online por Internet así como el curso de formación de dos días de duración, como soporte de introducción, generarán una sola vez los siguientes costes:

  • 1 participante 2000 €
  • 2 participantes 3600 €
  • 3 participantes 4800 €
  • 4 participantes 5600 €
  • cada participante adicional +400 €

No se aplicarán tasas adicionales de licencia o mantenimiento.

Restricciones aplicables a la versión de clientes

El cálculo lineal con BEARINX-online sirve para el diseño provisional de productos. Para el diseño final y la selección de productos debería solicitarse el asesoramiento del servicio de ingeniería de Schaeffler.
