Cálculo de husillos con BEARINX-online

El potente software de cálculo de INA/FAG estará disponible online para los clientes.
El servicio se dirige a los clientes directos y los distribuidores de Schaeffler.

Cálculo de husillos con BEARINX-online

Las herramientas de cálculo convencionales existentes en el mercado suelen utilizar métodos de cálculo muy simplificados (procedimientos de catálogo), de modo que los rodamientos se consideran rígidos y aislados, en lugar de elásticos y en su posición precisa en el sistema del eje. En consecuencia, las situaciones de carga y los desplazamientos de los rodamientos que resultan de la flexión de los ejes, así como el comportamiento elástico de los contactos de los elementos rodantes se suelen ignorar. Y para calcular la distribución de carga interior de los rodamientos, que es decisiva para la duración de vida a la fatiga, generalmente se emplea el método de aproximación.

Gracias a BEARINX-online se puede calcular la influencia de la flexión de los ejes y del comportamiento de elasticidad de los contactos de rodadura sobre los rodamientos. En la distribución de carga interior se consideran los datos de perfil tanto de los elementos rodantes como de las pistas de rodadura. Para calcular el juego de funcionamiento, el usuario dispone de un asistente de entrada donde puede obtener datos sobre las temperaturas, las tolerancias y las rugosidades de los anillos y los asientos de los rodamientos. Además se puede realizar un cálculo adicional de la rigidez en el punto operativo.

BEARINX-online permite calcular sistemas anidados de un solo eje con rodaduras.

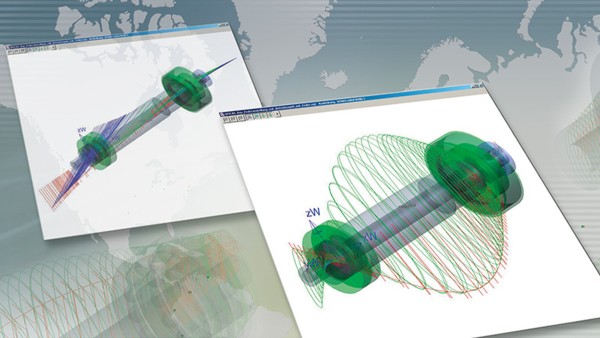

Un asistente para rodamientos para cabezal le ayudará en el modelado de los rodamientos para husillos principales. Un diseño específico de resultados tiene en cuenta los criterios especiales de diseño con respecto a los valores de presión, la cinemática de los rodamientos y la vida nominal de la grasa. Asimismo, una simulación dinámica proporciona el cálculo de las frecuencias naturales, los modos naturales de vibración y las velocidades críticas, creando así las bases para generar un diagrama de Campbell que sirve para examinar los puntos de resonancia en el rango operativo. Los resultados de la simulación dinámica están disponibles en una útil visualización en 3D.

Una interfaz de usuario confortable

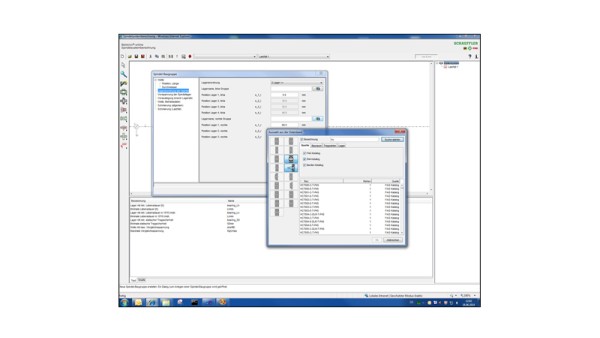

Introducción sencilla de datos para un conjunto de husillos con acceso a la base de datos de los rodamientos
Introducción sencilla de datos para un conjunto de husillos con acceso a la base de datos de los rodamientos

BEARINX-online utiliza los mismos modelos de cálculo y algoritmos que la versión completa de BEARINX, ya que ambos programas se basan en datos originales idénticos.

Una interfaz de usuario implementada en Java facilita una cómoda introducción de datos. Además, la representación gráfica del modelo y el árbol de objetos proporcionan una descripción general del modelo y facilitan el control de los datos introducidos.

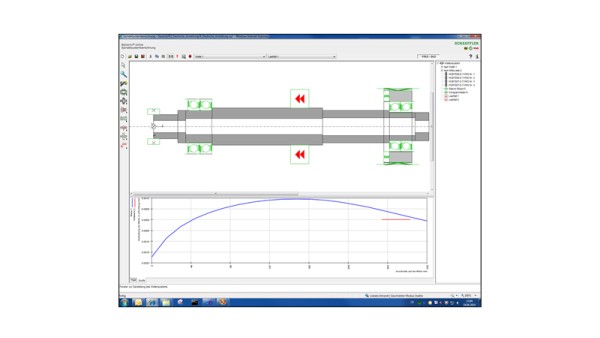

Representación gráfica de las reacciones de los ejes
Representación gráfica de las reacciones de los ejes

Los rodamientos y sus datos, procedentes del programa completo de productos Schaeffler, están a disposición de los usuarios en una base de datos integrada y incorporarse a los modelos. Los cálculos mismos se llevan a cabo en un potente servidor de cálculos ubicado en las instalaciones de Schaeffler.

Nuestros ingenieros estarán a su lado con objeto de asesorarle

Los ficheros de introducción de datos creados en BEARINX-online son compatibles con la versión completa de BEARINX, de modo que estos ficheros se pueden intercambiar con comodidad, facilitan la comunicación con nuestros ingenieros y evitan duplicidades de trabajo.

El programa facilita el análisis de las variantes de diseño gracias a una clara documentación de los resultados, la representación gráfica de las reacciones de los ejes, la distribución interior de la carga de los rodamientos y además, en los rodamientos con rodillos, las curvas características de la presión Hertziana.

Con el sistema de ayuda y un programa de aprendizaje online no tendrá ninguna dificultad para aprovechar todo el potencial de BEARINX-online.

BEARINX-online ofrece cálculos detallados de la duración de vida útil de referencia modificada según ISO TS 16281 (inglés) o DIN 26281 (alemán), de acuerdo con el nivel actual de los conocimientos técnicos.

Intensificar la cooperación

Con el desarrollo de BEARINX-online no se pretende quitarle atribuciones al servicio de asesoramiento y cálculo de Schaeffler pasándolas a los clientes. Al contrario, deseamos intensificar la colaboración con ustedes. Nuestro objetivo es realizar conjuntamente una preselección adecuada de los rodamientos en una fase temprana del proceso de diseño, con el objetivo de reducir los períodos de desarrollo en su empresa.

Uso regulado por contrato

Si solicita el cálculo de husillos con BEARINX-online en «Acceso» se iniciará un proceso interno de toma de decisiones que finalizará con la instalación de una sección de descargas en Internet.

Una vez firmado el contrato, crearemos el usuario para iniciar sesión y le invitaremos a participar en un curso de formación de dos días de duración en la Schaeffler Academy de Herzogenaurach. A continuación, se procederá a la activación de su acceso al módulo de cálculo.

El cálculo de husillos con BEARINX-online incluye el cálculo de ejes.

Costes de introducción

La puesta a disposición del cálculo de ejes con BEARINX-online por Internet así como el curso de formación de dos días de duración, como soporte de introducción, generarán los siguientes costes:

  • 1 participante 2000 €
  • 2 participantes 3600 €
  • 3 participantes 4800 €
  • 4 participantes 5600 €
  • cada participante adicional +400 €

No se aplicarán tasas adicionales de licencia o mantenimiento.

Restricciones aplicables a la versión de clientes

El cálculo de husillos con BEARINX-online sirve para el diseño provisional de productos. Para el diseño final y la selección de productos se debería solicitar el asesoramiento del servicio de ingeniería de Schaeffler.
