BEARINX-MAP:  Modelado de rodamientos para MKS

Los desarrollos actuales de hardware y, sobre todo, de las herramientas de software permiten simular modelos cada vez más complejos con un grado de precisión creciente. El diseño de sistemas completos requiere buenos conocimientos y comprensión de los diferentes componentes y su interacción.

Hay que seleccionar y determinar el nivel de precisión en el modelo completo y los subsistemas en función de la prioridad de la simulación. Schaeffler desarrolla y utiliza desde hace años con mucho éxito modelos de rodamiento y herramientas de cálculo como BEARINX.

¿Cuáles son los requisitos para utilizar BEARINX-MAP?

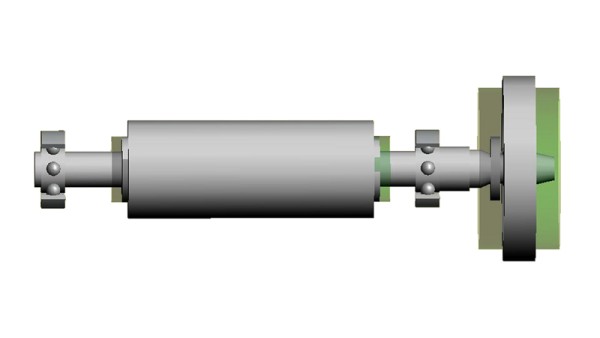

Modelado de rodamientos para MKS

Una simulación y su modelo correspondiente siempre son una abstracción de la realidad. La decisión sobre un nivel determinado de abstracción y un modelado concreto requiere buenos conocimientos del sistema real. Que el modelo sea complejo no significa automáticamente que sea el modelo correcto, y un modelo sencillo no siempre es el peor. Así existen varias posibilidades de representar un rodamiento en la simulación multicuerpos.

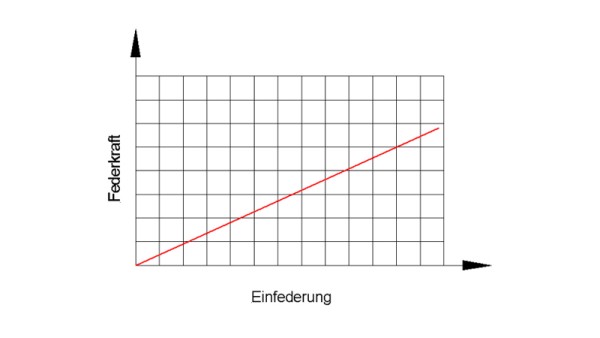

Curvas características lineales

muelle lineal
muelle lineal
Ventajas:
  • no modela el comportamiento no lineal
  • sin juego de rodamiento
  • no se consideran las influencias de los grados de libertad entre sí
Desventajas:
  • adecuadas para las simulaciones alrededor del punto operativo del rodamiento

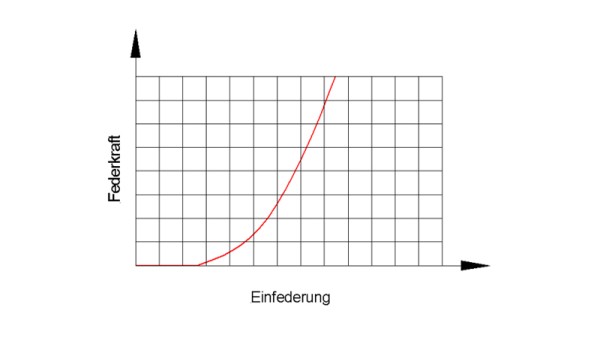

Curvas características no lineales

muelle no lineal
muelle no lineal
Ventajas:
  • adecuadas para las simulaciones alrededor del punto operativo del rodamiento
Desventajas:
  • no modela el comportamiento no lineal
  • sin juego de rodamiento
  • no considera las influencias de los grados de libertad entre sí

Matrices de rigidez

Ventajas:
  • modela el comportamiento no lineal
  • modela el juego de rodamiento
Desventajas:
  • no considera las influencias de los grados de libertad entre sí

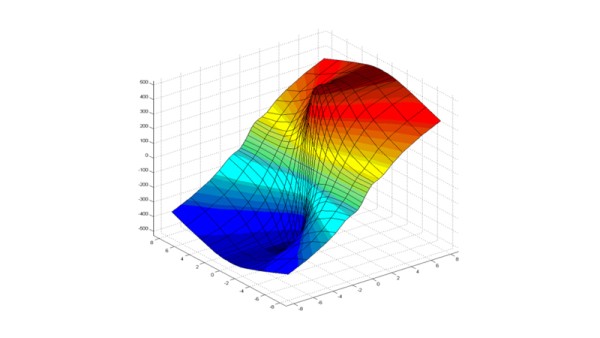

BEARINX-MAP (diagrama característico)

Diagrama característico de rigidez
Diagrama característico de rigidez
Ventajas:
  • no modela el comportamiento no lineal
  • modela bien las influencias de los grados de libertad entre sí (incluidos los términos de acoplamiento)
  • modela bien el juego de rodamiento
  • modela un muy amplio rango de cargas
  • incluye las compresiones máximas en el rodamiento
Desventajas:
  • Aumenta el uso de la memoria
