BEARINX-VIP

BEARINX-VIP

Más allá de BEARINX-online, utilizando BEARINX-VIP no solo es posible modelar un sistema anidado de ejes, sino también una transmisión completa y realizar análisis hasta el nivel de contactos individuales de rodadura. Se tiene en cuenta la influencia de la flexión de los ejes en la distribución de carga de los rodamientos, así como la influencia del comportamiento de elasticidad de los contactos de rodadura y, opcionalmente, la influencia del entorno elástico. Las elasticidades del entorno se pueden considerar mediante las matrices FE de factores de influencia.

Los rodamientos pueden transferirse al modelo de cálculo desde una base de datos integrada, de modo que los datos de perfil archivados también puedan tenerse en cuenta en los cálculos. Para calcular el juego de funcionamiento, el usuario dispone de un asistente de entrada donde puede obtener datos sobre las temperaturas, las tolerancias y las rugosidades de los anillos y los asientos de los rodamientos. Además se puede realizar un cálculo adicional de la rigidez en el punto operativo.

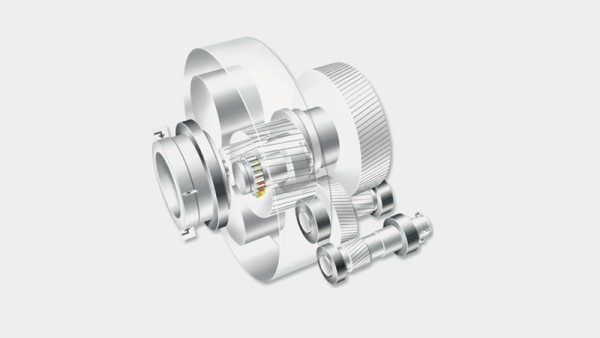

BEARINX-VIP ofrece la posibilidad de realizar cálculos tanto para transmisiones acopladas como desacopladas.

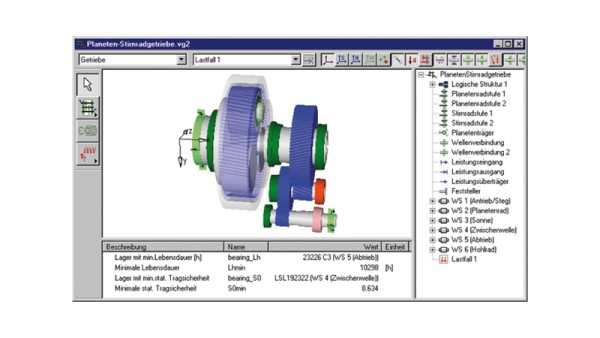

Una interfaz de usuario confortable

Una interfaz de usuario confortable
Una interfaz de usuario confortable

BEARINX-VIP ofrece una atractiva visualización en 3D del modelo de cálculo, así como la visualización de los resultados de la distribución de la carga y la distribución de la presión.

Nuestros ingenieros estarán a su lado con objeto de asesorarle

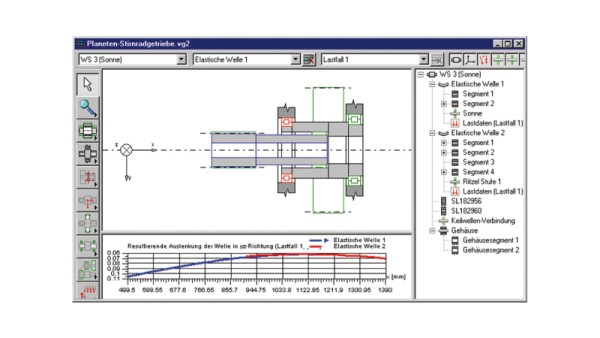

Representación gráfica de las reacciones de los ejes
Representación gráfica de las reacciones de los ejes
Rodamientos de la base de datos INA/FAG
Rodamientos de la base de datos INA/FAG

Tanto BEARINX-VIP como la versión completa de BEARINX utilizan los mismos modelos de cálculo y algoritmos, por lo que resulta extremadamente sencillo intercambiar los procesos de cálculo y facilitar así la comunicación con nuestro servicio de ingeniería.

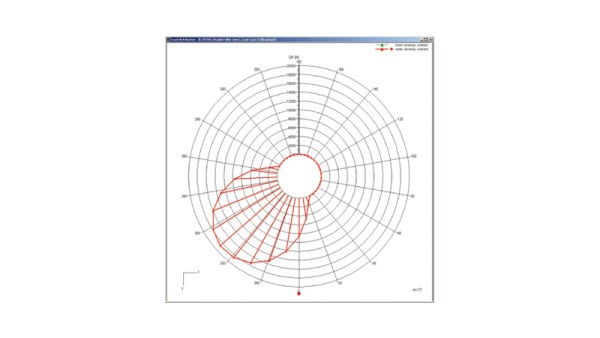

El programa facilita el análisis de las variantes de diseño gracias a una clara documentación de los resultados, la representación gráfica de las reacciones de los ejes, la distribución interior de la carga de los rodamientos y además, en los rodamientos con rodillos, las curvas características de la presión Hertziana.

Un sistema de ayuda y un tutorial proporcionan una asistencia inicial en caso de dudas.

BEARINX-VIP calcula la duración de vida útil de referencia modificada según ISO TS 16281 (inglés) o DIN 26281 (alemán), de acuerdo con el nivel actual de los conocimientos técnicos.

Potente software de cálculo de INA/FAG: versión para los partners de desarrollo

BEARINX es un programa de cálculo para analizar rodamientos en sistemas completos de transmisión y ejes que combina conocimientos de ingeniería probados y actualizados con opciones innovadoras de análisis. El programa ha sido desarrollado en Schaeffler por expertos y para expertos. El extraordinario rendimiento del programa, combinado con el indispensable servicio de asesoramiento técnico de nuestros ingenieros y la experiencia práctica de nuestros clientes, se traduce en soluciones innovadoras y técnicamente exigentes.

Intensificar la cooperación

El desarrollo de BEARINX-VIP no pretende trasladar las atribuciones del servicio de asesoramiento y cálculo de Schaeffler a los clientes. Al contrario, deseamos intensificar la colaboración con ustedes. Nuestro objetivo es realizar conjuntamente una preselección adecuada de los rodamientos en una fase temprana del proceso de diseño, con el objetivo de reducir los períodos de desarrollo en su empresa.

Uso regulado por contrato

El uso de BEARINX-VIP se basa en un acuerdo mutuo. Éste regula las condiciones de uso del software y la utilización de servicios adicionales, como la formación y el soporte. Las condiciones asociadas se definen por escrito en forma del contrato de uso y asesoramiento.

Introducción

La puesta a disposición de BEARINX-VIP para la aplicación local comporta tarifas de introducción de pago único. Estos costes cubren la creación de una sección de descarga en Internet y un seminario de dos o tres días de duración adaptado a sus necesidades.

Tendrán aplicación tasas anuales de licencia y mantenimiento.
